G-AX1800(F) 研究日志

发表于 2025-05-28 更新于 2025-12-18 分类于 Linux 本文字数： 4.2k 阅读时长 ≈ 15 分钟

G-AX1800 路由器，MT7621AT+MT7905DAN+MT7975DN方案，拆解拆机，刷机教程，适配方法，以及相关资料

1xx86运营商的路由器，G-AX1800，方案是MT7621AT+MT7905DAN+MT7975DN

这个玩意有好几个版本，应该是有几个代工，配置差不多，但是方案混乱，名字都叫G-AX1800，还有一个带F的版本，也是差不多的，原版固件是 LEDE 17.01-SNAPSHOT 定制版本。

这个机型目前大约20~25一台（25年6月），相比已经涨价的 MT7981 路由器，性价比还是不错的。

我如果要入手一个 MT7981 路由器，最少得配置 512 MB RAM 才行，价格在 50~70 之间才能接受。

毕竟是当作玩具来着，要有可玩性，同时具备性价比。如果不玩，完全可以入手20~30一台的海思处理器的 AX3000 路由器。

版本以及硬件信息

CPU: MT7621AT@880MHz
RAM: DDR3 256MB@1200MHz
NAND: 128MB
Wi-Fi: MT7905DAN + MT7975DN
Ethernet: 1xWAN + 3xLAN (1G)

其他信息：BUS:220MHz, XTAL: 40MHz

G-AX1800-F 23版本拆机

这个供电的电路很丐，可能出现不定时重启，无法启动，信号不稳定等问题。解决方法就是将 12v DC 接口旁边的电容更换为 470uF/25V 的固态电容，补全 RF 芯片旁边的电容为 470uF/16V 的固态电容。

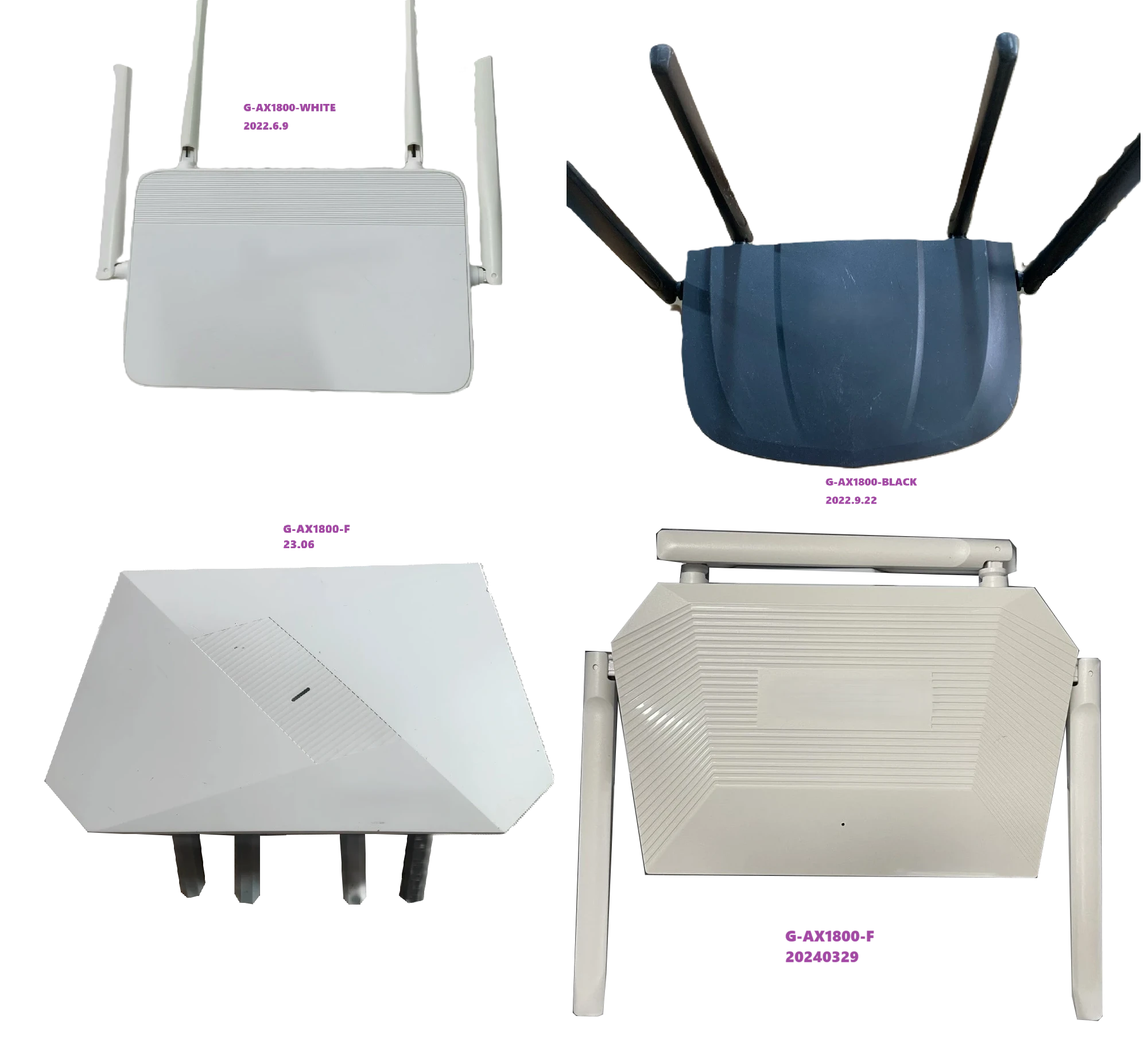

G-AX1800-WHITE
G-AX1800-BLACK
G-AX1800-F

机构	G-AX1800	G-AX1800-F
Flash	NAND	NAND-NMBM
网口顺序	WLLL	LLLWL
RESET	18	7
WPS/LINK	6	6

貌似带F的两个版本使用了同一个CMIT ID,但是方案有所不同，据说某一个版本使用了RTL8198D（软件版本2.0）。F-23版本只有3个Lan口，1个Wan口，但是确实是 LLLWL 的顺序

可以确定，G-AX1800-F-23这个是浪潮代工的，有一款浪潮AP6113和这玩意一模一样。

F-24版本，貌似配置有所不同，可能是带脚的螃蟹

关于刷机

MT7621的路由器，刷机还是比较简单的

可以使用 CR660X 的 PB-BOOT，论坛里也有人专门适配了一些固件。也能刷 集客ap246nd 或者 simax1800t

也可以使用 breed(xiaomi-r3g)，这个可以改 mac。

或者自己定制 u-boot。

开 SSH

TTL 连接
上电
不停按 Link 键，直到 ttl 输出停止
输入标签上的账号和密码
编辑 /etc/config/dropbear 文件
启动 ssh 服务

TTL 刷机

准备文件

putty.exe
hfs.exe
pb-boot.img
mtd-rw.ko

拆机，TTL 连接 RX TX GND

电脑插入 ttl 板子，查看 COM 口，打开 putty，设置好 COM 口和波特率：115200，此时不需要Open

用网线连接电脑网口和路由器的任意 LAN 口，组成最小局域网，电脑不用连接外网，全程有线局域网操作

机器上电，点击 putty 的 Open 按钮，可以看到有跑码了

跑一会，会提示按 f 进入 lede 的安全模式，按【1】【2】【3】【4】登录定制固件

按数字键 1，会出现提示输入用户名，输入路由器背后登录名：admin，然后会提示输入密码，快速输入机器背后的登录密码，即可进入定制固件的命令行

此时可以看下电脑的网络连接(ipconfig)，应该是拿到了 192.168.10.x 的 IP(x表示路由器给电脑分配的IP)

打开 hfs.exe 文件，把mtd-rw.ko和pb-boot.img添加到 hfs 中

此时在 putty 窗口的定制固件的命令行中输入: cd /tmp，切换到 tmp 目录

命令行中继续输入: wget http://192.168.10.x/mtd-rw.ko，提示文件已下载到tmp目录下

命令行中继续输入: insmod /tmp/mtd-rw.ko i_want_a_brick=1，提示 setting writeable flag

命令行中继续输入: mtd unlock Bootloader，提示 Unlocking… Bootloader，已成功解锁 Bootloader 分区

命令行中继续输入: mtd write pb-boot.img Bootloader，提示 Writing from pb-boot to Bootloader …，pb-boot 成功写入 Bootloader 分区

路由器断电、上电重启，从 putty 的窗口中已可以看到 boot 已经是 PandoraBox-Boot，接下来就可以刷机了

免拆刷机

第三台富春江路由器G-AX1800故事，暨黑色富春江免拆刷机成功

固件

富春江G-AX1800 Padavan4.4 纯净彩虹主题版
富春江G-AX1800 黑色版本 Padavan 4.4 彩虹主题
padavan-4.4_vb1980
富春江G-AX1800和海尔HAR-20S2U1云编译padavan固件
padavan-4.4_ddyjyj
【20240824】SIM AX18T/Hair HAR-20S2U1/JCG Q20/富春江G-AX1800白黑/360 T6M AsusModx
asuswrt-modx-next

因为本人入手的是带F-23的版本故此以下部分是以该机型为基础的

备份固件

思路：cat /proc/mtd，dd if 备份，scp/nc 传回电脑

1 2	nc -l -p 12345 > backup.img scp [email protected]:/tmp/backup.img ~/Downloads/

cat /proc/mtd
dd if=/dev/mtdx of=/tmp/mtdx.img
tftp -p -l /tmp/mtdx.img 192.168.10.x
nc 192.168.10.x 12345 < /dev/mtdx

提取 DTS

思路：备份 kernel 分区，然后使用 extract-dtb 提取 dtb，dtc 反编译成 dts

再根据这个 dts 进行修改，以适配不同的系统。

参考

g-ax1800-b.dts

定制 U-Boot

一种在线定制 MT7621 u-boot 的方法
uboot-mt7621

定制系统

此处介绍3种系统的适配方法。

定制 OpenWrt

思路：找一个相似机型，查看适配代码提交记录，依葫芦画瓢。

参考

这是适配 SIMAX1800T 的提交，还可以查看 CR660X、TX1801 等机型的提交。

Commit f7f9203

Commit 6361a95

定制 Asuswrt

参考

Commit 8693440

定制 Padavan

参考

Commit 4499bd2

关于 F 版本

我入手的是 F-23 版本，配置和不带 F 的版本一样，虽然目前没人玩机，但是没关系，适配的工作还是不怎么困难

适配思路：ttl 获取启动信息，开 SSH，提取 DTS，适配 OpenWrt/Asuswrt 等系统

关于 F-24 版本，该版本我没有入手，因为配置不确定（可能是带脚的螃蟹），以及我不太喜欢这个外观。

综合来看黑色版本做工以及刷机资源都比较丰富，但是我不太喜欢这个外观，白色的版本也不好看，看起来很廉价，这个 F-23 的版本，白色外壳，可立着放也可以卧着放，我比较喜欢，最后18块入手。

说明

该机型使用的 NAND 是国产 HeYangTek 的 NAND，实际为海力士黑片，并开启了 NMBM，故此尽管配置与小米 CR660X 系列差不多，但是小米并没有使用 NMBM，如果颗粒有坏块，就不能使用它的 breed 或 pb-boot，也不能直接刷它的固件，尽管能够启动，但是长时间使用必将导致坏块的故障。

需要单独适配开启 NMBM 的 UBOOT，系统也需要适配开启 NMBM。

参看颗粒是否有坏块：在 uboot 下输入

1	nmbm nmbm0 state

根据输出的提示判断是否有坏块。

UBOOT

LEDE

F 版是否能够免拆刷机，我推测是可以的，为什么是推测呢，因为等我找到这个免拆刷机的教程时，我已经完成了LEDE的适配工作并刷入了系统，所以我没有尝试过免拆刷机。

能够适配的系统有：

OpenWrt系列
Asuswrt系列

padavan 系列暂时没有适配，因为这个机型开启了 NMBM，padavan 系统似乎没有适配 NMBM 的代码。

改密码，开ssh

见参考，有一种免拆开启 ssh 和 telnet 的办法。

先启动机器，led 发光后迅速连接 TTL 至电脑（同时打开已经配置好的串口），然后不停按 reset 进行中断

当提示出进入 openwrt failsafe时，输入1并回车，此时进入 failsafe

但是此时 dhcp 以及 uci 皆不可使用，即没有网络连接

需要输入 reboot 当重启后进入 uboot 的 bootmenu 界面，此时迅速在终端使用上下键中断启动，然后选择 boot 系统。

重启后，可以正常连接网络，使用 uci。

然后参照以下命令修改 root 密码并开启 ssh。

BusyBox v1.25.1 () built-in shell (ash)

     _________
    /        /\      _    ___ ___  ___
   /  LE    /  \    | |  | __|   \| __|
  /    DE  /    \   | |__| _|| |) | _|
 /________/  LE  \  |____|___|___/|___|                      lede-project.org
 \        \   DE /
  \    LE  \    /  -----------------------------------------------------------
   \  DE    \  /    Reboot (17.01-SNAPSHOT, unknown)
    \________\/    -----------------------------------------------------------

root@LEDE:~# mount_root
root@LEDE:~# passwd
root@LEDE:~# vi /etc/config/dropbear
root@LEDE:~# cat /etc/config/dropbear
config dropbear
        option PasswordAuth 'on'
        option RootPasswordAuth 'on'
        option Port '22'
        option Interface 'lan'
root@LEDE:~# vi /etc/rc.local
root@LEDE:~# cat /etc/rc.local
# Put your custom commands here that should be executed once
# the system init finished. By default this file does nothing.

/etc/init.d/dropbear start
/etc/init.d/dropbear restart

exit 0
root@LEDE:~# reboot

刷入 U-Boot

方法1：

使用 TTL 连接，使用 putty 打开串口，设置波特率为 115200

上电，等待串口输出，进入 uboot 的 bootmenu 界面

选择 upgrade bootloader

此时电脑端打开 tftpd64.exe，设置好 tftp 目录，放入 uboot.bin 文件

然后终端回车，将会提示需要配置的网络信息，根据提示配置 server ip、mask 以及 gateway，最后输入 uboot.bin 的文件名，回车即可开始刷入 uboot

刷入成功将会自动重启，重启后再次进入 uboot 的 bootmenu 界面，然后将路由器断电。

方法2：

原版系统开启 ssh 后，与不带 F 的版本一样，使用 mtd 命令刷入 uboot。

此处不再赘述。

进入 UBOOT failsafe 模式

断电的时候，按住 reset 键，然后上电，led 大概闪烁4~6次的时候，松开。

电脑端配置

ip 192.168.1.2
mask 255.255.255.0
gateway 192.168.1.1

浏览器开无痕模式（防止缓存影响），访问 192.168.1.1，进入 UBOOT 的 failsafe 界面，上传固件即可，根据提示信息进行操作。

有时候受到浏览器缓存的影响，可能导致失败，此时建议清除浏览器缓存，或者换一个浏览器，必要时打开浏览器开发者工具，查看控制台信息，正常情况下没有错误信息。

适配 lede

该机型原版就是 LEDE-17 定制版系统，故此也适配 LEDE，使用最新的 LEDE R25.5.25(COMMIT ID:045b5eb8b89709fb79d9ca82e78ced8704418f18)进行适配，环境为 WSL2 UBUNTU22.04

mac offset

打开备份出的 factory 分区，使用 hex 编辑器查看

结合解包的原厂固件中的信息，可以得到以下信息：

lan_mac_offset=0x3FFF4
wan_mac_offset=0x3FFFA
label_mac=wan_mac
wifi-base-mac=0x4

wifi-base-mac 是 eeprom 中的 mac 地址偏移，也是 2G 的 mac 地址偏移，而 5G 是在 2G 的基础上加 5。

适配代码

package/boot/uboot-envtools/files/ramips

fcj,g-ax1800-f|\
xiaomi,mi-router-cr660x)
 ubootenv_add_uci_config "/dev/mtd1" "0x0" "0x10000" "0x20000"
 ;;

target/linux/ramips/dts/mt7621_fcj_g-ax1800-f.dts

// SPDX-License-Identifier: GPL-2.0-or-later OR MIT

#include "mt7621.dtsi"

#include <dt-bindings/gpio/gpio.h>
#include <dt-bindings/input/input.h>

/ {
 compatible = "fcj,g-ax1800-f", "mediatek,mt7621-soc";
 model = "FCJ G-AX1800-F";

 aliases {
  led-boot = &led_status_red;
  led-failsafe = &led_status_green;
  led-running = &led_status_green;
  led-upgrade = &led_status_red;
  label-mac-device = &gmac0;
 };

 chosen {
  bootargs = "console=ttyS0,115200";
  bootargs-override = "console=ttyS0,115200";
 };

 leds {
  compatible = "gpio-leds";

  led_status_red: sys_red {
   label = "red:sys";
   gpios = <&gpio 13 GPIO_ACTIVE_HIGH>;
  };

  led_status_green: sys_green {
   label = "green:sys";
   gpios = <&gpio 15 GPIO_ACTIVE_HIGH>;
  };
 };

 keys {
  compatible = "gpio-keys";

  reset {
   label = "reset";
   gpios = <&gpio 7 GPIO_ACTIVE_HIGH>;
   linux,code = <KEY_RESTART>;
  };

  wps {
   label = "wps";
   gpios = <&gpio 6 GPIO_ACTIVE_HIGH>;
   linux,code = <KEY_WPS_BUTTON>;
  };
 };
};

&nand {
 status = "okay";

 mediatek,nmbm;
 mediatek,bmt-max-ratio = <1>;
 mediatek,bmt-max-reserved-blocks = <64>;
 mediatek,bmt-remap-range = <0x0000000 0x0a00000>;

 partitions {
  compatible = "fixed-partitions";
  #address-cells = <1>;
  #size-cells = <1>;

  partition@0 {
   label = "Bootloader";
   reg = <0x0000000 0x0080000>;
   read-only;
  };

  partition@80000 {
   label = "Config";
   reg = <0x0080000 0x0080000>;
  };

  factory: partition@100000 {
   label = "Factory";
   reg = <0x0100000 0x0080000>;
   read-only;
  };

  partition@180000 {
   label = "kernel";
   reg = <0x180000 0x800000>;
  };

  partition@980000 {
   label = "ubi";
   reg = <0x980000 0x6e80000>;
  };
 };
};

&pcie {
 status = "okay";
};

&pcie1 {
 wifi@0,0 {
  compatible = "mediatek,mt76";
  reg = <0x0000 0 0 0 0>;
  mediatek,mtd-eeprom = <&factory 0x0>;
 };
};

&gmac0 {
 mtd-mac-address = <&factory 0x3fff4>;
};

&gmac1 {
 mtd-mac-address = <&factory 0x3fffa>;
 status = "okay";
};

&gsw {
 mediatek,portmap = "lllwl";
 status = "okay";
};

&hnat {
 mtketh-wan = "eth1";
 mtketh-ppd = "eth0";
 mtketh-lan = "eth0";
 mtketh-max-gmac = <2>;
 /delete-property/ mtkdsa-wan-port;
};

&switch0 {
 status = "disabled";
};

&state_default {
 gpio {
  groups = "jtag", "uart3", "wdt";
  function = "gpio";
 };
};

target/linux/ramips/mt7621/base-files/etc/board.d/02_network

fcj,g-ax1800-f)
 ucidef_add_switch "switch0" \
   "0:lan" "1:lan" "2:lan" "3:wan" "6u@eth0" "5u@eth1"
;;

fcj,g-ax1800-f|\
xiaomi,mi-router-cr660x)
 lan_mac=$(cat /sys/class/net/eth0/address)
 wan_mac=$(macaddr_add "$lan_mac" -1)
 ;;

关于分区，原厂与小米类似使用 Bootloader + Config + Factory 这种格式，可以替换成 uboot + uboot-env + factory；原厂使用了 firmware + firmware1 + rootfs + rootfs_data，此处合并为 kernel + ubi。关于 leds，原版 dts 配置的绿色的 gpio 实际并没有起作用，原版系统默认关闭的，该 greenled 只在启动时常亮，以及交替闪烁时发光，故此参照原版进行配置。关于网口交换机，原版系统使用 lllwl 进行配置，尽管该机型是 3lan + 1wan。

target/linux/ramips/mt7621/base-files/lib/upgrade/platform.sh

将该机型型号加入即可。

target/linux/ramips/mt7621/base-files/etc/hotplug.d/ieee80211/10_fix_wifi_mac

fcj,g-ax1800-f)
 [ "$PHYNBR" = "1" ] && \
  macaddr_add "$(mtd_get_mac_binary Factory 0x4)" 5 > /sys${DEVPATH}/macaddress
 ;;

target/linux/ramips/image/mt7621.mk

define Device/fcj_g-ax1800-f
  $(Device/dsa-migration)
  $(Device/uimage-lzma-loader)
  DEVICE_VENDOR := FCJ
  DEVICE_MODEL := G-AX1800-F
  BLOCKSIZE := 128k
  PAGESIZE := 2048
  UBINIZE_OPTS := -E 5
  KERNEL_SIZE := 8192k
  IMAGE_SIZE := 121344k
  IMAGES += factory.bin
  IMAGE/sysupgrade.bin := sysupgrade-tar | append-metadata
  IMAGE/factory.bin := append-kernel | pad-to $$(KERNEL_SIZE) | append-ubi | \
 check-size
  DEVICE_PACKAGES += kmod-mt7915-firmware wpad-openssl uboot-envtools
  SUPPORTED_DEVICES += fcj,g-ax1800-f
endef
TARGET_DEVICES += fcj_g-ax1800-f

超频

我已经实测了 160MHz 的无线，对于 7615E，这是无效的，可能在 AC 型号的 7615N 上有效果。

首先，通过定制 uboot，将 CPU 提升到 1100MHz，因为供电电路比较丐，建议不要超频太高。

然后，编译 OpenWrt 时，修改 target/linux/ramips/patches-5.10/322-mt7621-fix-cpu-clk-add-clkdev.patch

--- a/arch/mips/include/asm/mach-ralink/mt7621.h
+++ b/arch/mips/include/asm/mach-ralink/mt7621.h
@@ -17,6 +17,10 @@
 #define SYSC_REG_CHIP_REV  0x0c
 #define SYSC_REG_SYSTEM_CONFIG0  0x10
 #define SYSC_REG_SYSTEM_CONFIG1  0x14
+#define SYSC_REG_CLKCFG0  0x2c
+#define SYSC_REG_CUR_CLK_STS  0x44
+
+#define MEMC_REG_CPU_PLL  0x648

 #define CHIP_REV_PKG_MASK  0x1
 #define CHIP_REV_PKG_SHIFT  16
@@ -24,6 +28,22 @@
 #define CHIP_REV_VER_SHIFT  8
 #define CHIP_REV_ECO_MASK  0xf

+#define XTAL_MODE_SEL_MASK  0x7
+#define XTAL_MODE_SEL_SHIFT  6
+
+#define CPU_CLK_SEL_MASK  0x3
+#define CPU_CLK_SEL_SHIFT  30
+
+#define CUR_CPU_FDIV_MASK  0x1f
+#define CUR_CPU_FDIV_SHIFT  8
+#define CUR_CPU_FFRAC_MASK  0x1f
+#define CUR_CPU_FFRAC_SHIFT  0
+
+#define CPU_PLL_PREDIV_MASK  0x3
+#define CPU_PLL_PREDIV_SHIFT  12
+#define CPU_PLL_FBDIV_MASK  0x7f
+#define CPU_PLL_FBDIV_SHIFT  4
+
 #define MT7621_DRAM_BASE                0x0
 #define MT7621_DDR2_SIZE_MIN  32
 #define MT7621_DDR2_SIZE_MAX  256
--- a/arch/mips/ralink/mt7621.c
+++ b/arch/mips/ralink/mt7621.c
@@ -9,12 +9,17 @@
 #include <linux/init.h>
 #include <linux/slab.h>
 #include <linux/sys_soc.h>
+#include <linux/clk.h>
+#include <linux/clkdev.h>
+#include <linux/clk-provider.h>
+#include <dt-bindings/clock/mt7621-clk.h>

 #include <asm/mipsregs.h>
 #include <asm/smp-ops.h>
 #include <asm/mips-cps.h>
 #include <asm/mach-ralink/ralink_regs.h>
 #include <asm/mach-ralink/mt7621.h>
+#include <asm/time.h>

 #include <pinmux.h>

@@ -105,11 +110,93 @@ static struct rt2880_pmx_group mt7621_pi
  { 0 }
 };

+static struct clk *clks[MT7621_CLK_MAX];
+static struct clk_onecell_data clk_data = {
+ .clks = clks,
+ .clk_num = ARRAY_SIZE(clks),
+};
+
 phys_addr_t mips_cpc_default_phys_base(void)
 {
  panic("Cannot detect cpc address");
 }

+static struct clk *__init mt7621_add_sys_clkdev(
+ const char *id, unsigned long rate)
+{
+ struct clk *clk;
+ int err;
+
+ clk = clk_register_fixed_rate(NULL, id, NULL, 0, rate);
+ if (IS_ERR(clk))
+  panic("failed to allocate %s clock structure", id);
+
+ err = clk_register_clkdev(clk, id, NULL);
+ if (err)
+  panic("unable to register %s clock device", id);
+
+ return clk;
+}
+
+void __init ralink_clk_init(void)
+{
+ u32 syscfg, xtal_sel, clkcfg, clk_sel, curclk, ffiv, ffrac;
+ u32 pll, prediv, fbdiv;
+ u32 xtal_clk, cpu_clk, bus_clk, i;
+ const static u32 prediv_tbl[] = {0, 1, 2, 2};
+
+ syscfg = rt_sysc_r32(SYSC_REG_SYSTEM_CONFIG0);
+ xtal_sel = (syscfg >> XTAL_MODE_SEL_SHIFT) & XTAL_MODE_SEL_MASK;
+
+ clkcfg = rt_sysc_r32(SYSC_REG_CLKCFG0);
+ clk_sel = (clkcfg >> CPU_CLK_SEL_SHIFT) & CPU_CLK_SEL_MASK;
+
+ curclk = rt_sysc_r32(SYSC_REG_CUR_CLK_STS);
+ ffiv = (curclk >> CUR_CPU_FDIV_SHIFT) & CUR_CPU_FDIV_MASK;
+ ffrac = (curclk >> CUR_CPU_FFRAC_SHIFT) & CUR_CPU_FFRAC_MASK;
+
+ if (xtal_sel <= 2)
+  xtal_clk = 20 * 1000 * 1000;
+ else if (xtal_sel <= 5)
+  xtal_clk = 40 * 1000 * 1000;
+ else
+  xtal_clk = 25 * 1000 * 1000;
+
+ switch (clk_sel) {
+ case 0:
+  cpu_clk = 500 * 1000 * 1000;
+  break;
+ case 1:
+  pll = rt_memc_r32(MEMC_REG_CPU_PLL);
+  pll &= ~(0x7ff);
+  pll |= (0x362);
+  rt_memc_w32(pll,MEMC_REG_CPU_PLL);
+  for(i=0 ; i<1024 ; i++);
+  fbdiv = (pll >> CPU_PLL_FBDIV_SHIFT) & CPU_PLL_FBDIV_MASK;
+  prediv = (pll >> CPU_PLL_PREDIV_SHIFT) & CPU_PLL_PREDIV_MASK;
+  cpu_clk = ((fbdiv + 1) * xtal_clk) >> prediv_tbl[prediv];
+  break;
+ default:
+  cpu_clk = xtal_clk;
+ }
+
+ cpu_clk = cpu_clk / ffiv * ffrac;
+ bus_clk = cpu_clk / 4;
+
+ clks[MT7621_CLK_CPU] = mt7621_add_sys_clkdev("cpu", cpu_clk);
+ clks[MT7621_CLK_BUS] = mt7621_add_sys_clkdev("bus", bus_clk);
+
+ pr_info("CPU Clock: %dMHz\n", cpu_clk / 1000000);
+ mips_hpt_frequency = cpu_clk / 2;
+}
+
+static void __init mt7621_clocks_init_dt(struct device_node *np)
+{
+ of_clk_add_provider(np, of_clk_src_onecell_get, &clk_data);
+}
+
+CLK_OF_DECLARE(mt7621, "mediatek,mt7621-pll", mt7621_clocks_init_dt);
+
 void __init ralink_of_remap(void)
 {
  rt_sysc_membase = plat_of_remap_node("mtk,mt7621-sysc");
--- a/arch/mips/ralink/timer-gic.c
+++ b/arch/mips/ralink/timer-gic.c
@@ -9,14 +9,14 @@

 #include <linux/of.h>
 #include <linux/of_clk.h>
-#include <linux/clocksource.h>
+#include <asm/time.h>

 #include "common.h"

 void __init plat_time_init(void)
 {
  ralink_of_remap();
-
+ ralink_clk_init();
  of_clk_init(NULL);
  timer_probe();
 }
--- /dev/null
+++ b/include/dt-bindings/clock/mt7621-clk.h
@@ -0,0 +1,18 @@
+/*
+ * Copyright (C) 2018 Weijie Gao <[email protected]>
+ *
+ * This program is free software; you can redistribute it and/or modify
+ * it under the terms of the GNU General Public License version 2 as
+ * published by the Free Software Foundation.
+ *
+ */
+
+#ifndef __DT_BINDINGS_MT7621_CLK_H
+#define __DT_BINDINGS_MT7621_CLK_H
+
+#define MT7621_CLK_CPU  0
+#define MT7621_CLK_BUS  1
+
+#define MT7621_CLK_MAX  2
+
+#endif /* __DT_BINDINGS_MT7621_CLK_H */

1100MHz 对应 pll |= (0x362);

0x362 = 1100Mhz/20Mhz -1 = 54

54*16+2 = 866

866转为十六进制就是0x362

相应的，

1000Mhz–0x312

1200Mhz–0x3B2

如果不稳定，根据自己的需求同步调整 UBoot 和 OpenWrt 的频率。

实测改完电路+超频，无线能够达到 600Mbps 左右速度，而在之前的情况下，无线仅仅能够达到 300Mbps 左右速度，并且不稳定。

开启 nmbm

这个 mtk 的 bmt 功能，在 lede 的 5.10 内核上实际并没有开启（即便dts中定义了）

但是另一个 ImmortalWrt18.06（使用了mtk 驱动而非开源驱动的第三方开源）确实是开启了

因为是nmbm机型，所以需要开启

参考 Commit b861319

此外，可以将 ImmortalWrt18.06 的相关 qos 功能移植过来（虽然对于mt7621没啥用就是了）

适配 AsusWrt

我很好奇，25年了，256M RAM 的 MT7621 处理器，能不能跑得动 AsusWrt 系统。

asuswrt-modx-next

只是进行了适配的代码，并没有进行编译。

因为现在只有笔记本，台式机目前不在我身边，所以暂时没有编译。如果你有编译环境，可以尝试编译一下，看看能不能跑得动。

如果你有编译好的固件，可以发给我看一下。

如果跑不动，提交 Issue，或者 Pull Request。

6月29日更新

做好环境编译好了系统，但是设备却又不在我这里了，编译中间还是有点波折的，因为这玩意好多地方和普通的设备不一样，比如各种高电平，还有 nmbm 什么的。现在已经将成品发布到了 Release 页面，但是能不能用，我也不晓得。

参考资料

富春江 G-AX1800 & G-AX1800-F 差别
友华WR1200JS刷入breed教程
富春江G-AX1800拆机TTL刷PB-BOOT教程
富春江ttl刷机
第二台富春江路由器G-AX1800故事续，刷机成功，拆机新刷法
新华三 H3C TX1800 Plus / TX1801 Plus / TX1806 OpenWrt 及刷机教程
中国移动G-AX1800-F免拆开SSH和telnet
