ASUS ROG Strix G17 2022 超频记录，主要是PBO以及内存相关的，还有踩坑的经历

基本配置介绍

魔霸6P，其国际版是 Strix G17 2022，内部型号 G713R

其中 RM 是采用 RTX 3060 Laptop GPU 的版本,RW 是采用 RTX 3070 Ti Laptop GPU 的版本

  • CPU：AMD Ryzen 9 6900HX @3.3GHz

  • GPU：NVIDIA GeForce RTX 30 series Laptop GPU

  • RAM：32GB Samsung DDR5 BDie 4800MHz(16GB x2, China Edition using 16GB x1)

  • SSD：1TB Micron 3400 PCIe4.0 NVMe SSD

  • WiFi：Mediatek RZ616 MT7922 802.11ax WiFi 6E(Built-in Bluetooth 5.0)

  • OS：Windows 11 Pro 21H2(China Edition using Family Pack)

  • LAN：Realtek RTL8125 2.5GbE

  • Sound：Realtek ALC294

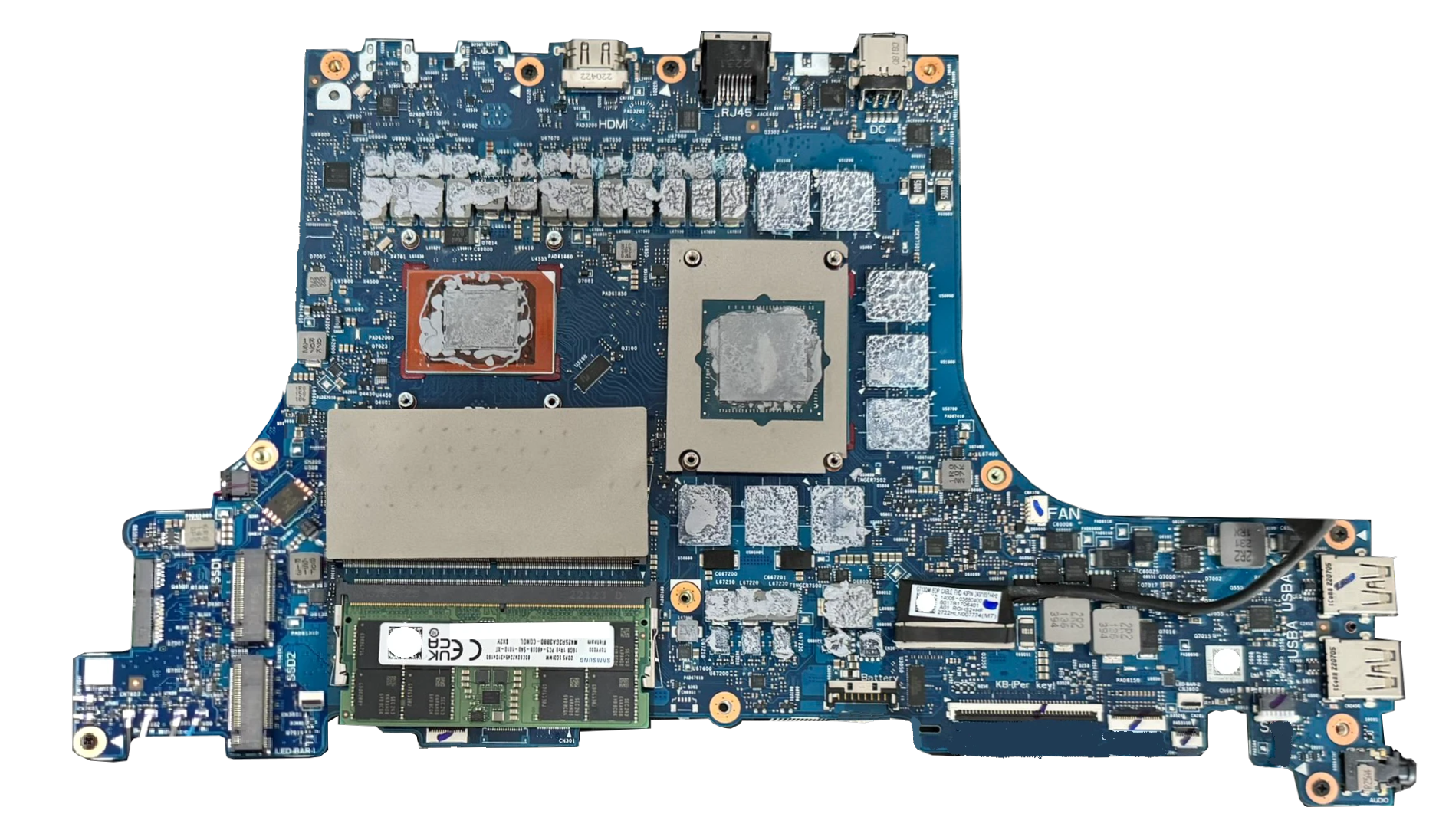

供电部分的散热介质一定要使用导热凝胶，而芯片的散热介质可以使用液金、导热垫，或者是导热硅脂。

  • ASUS ROG Strix G17 G713R (2022) review

  • ROG Strix G17 (2022) G713

找不到声卡的详细信息，根据命名应该是个双声道中高端声卡，反正也就听个响而已，但是插上耳机也还可以，马马虎虎。

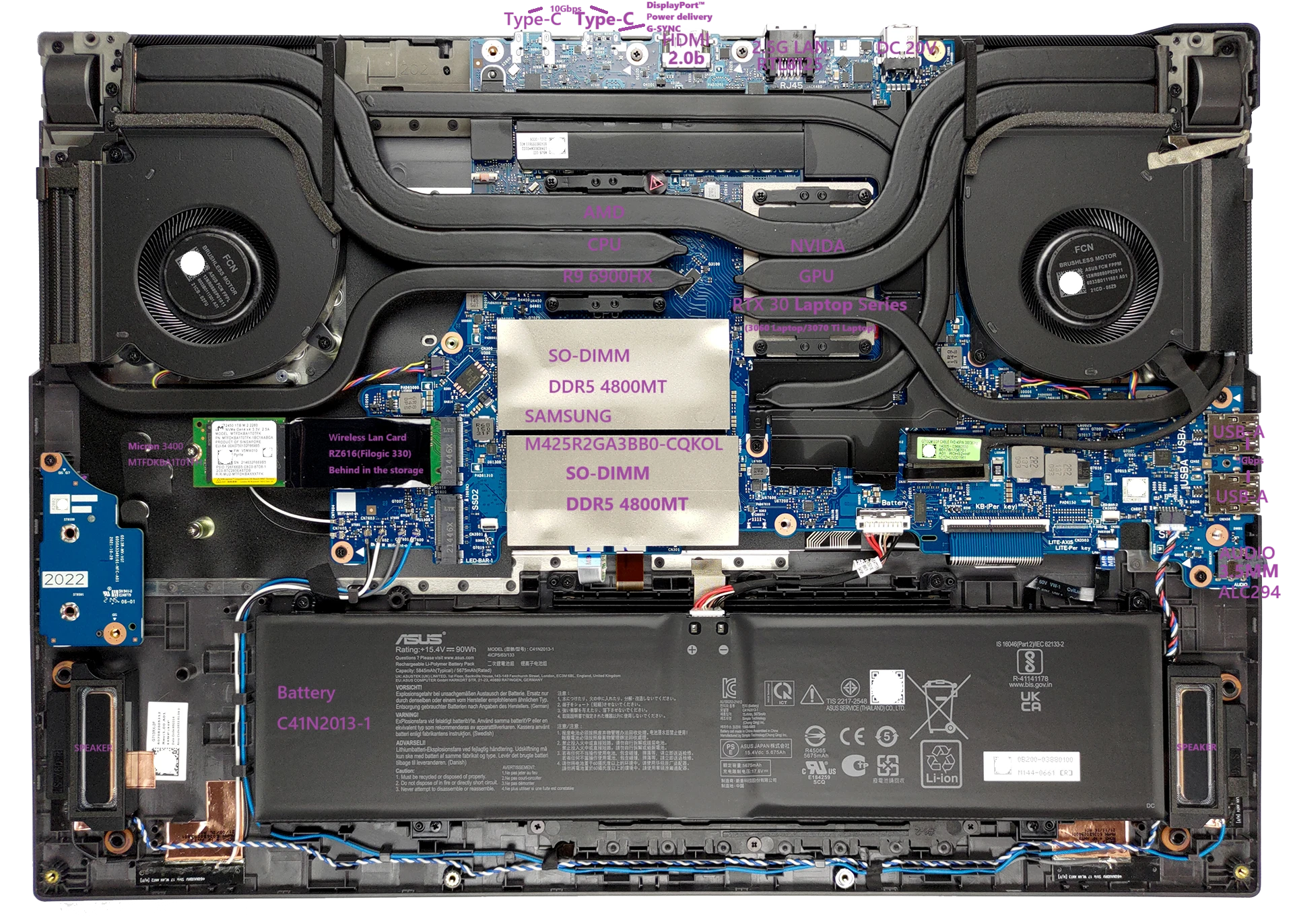

内存上的白色贴片不是用于散热的，是一种EMI滤波材料，用来滤波的。

并且 左侧那块空白 PCB 原先应该是用于 NFC 的，这在 Strix Scar 2022 上是有的，但是在魔霸6P上没有，所以就空着了。可能有一定固定的作用，但有固定的作用不太可能，所以你可以丢了省点重量和空间。

如果你会画 PCB 的话，你其实可以制作一个网卡延长板，利用那块没有利用的空白 PCB 的位置，改变网卡位置，以便于散热，提高网卡性能以及稳定性。（或者是延长硬盘M.2的位置，但是这种高速设备并不太好处理）

可以看到电池左侧其实是有大片空间的，但是并没有利用上，可能是为了符合某些标准，也可能是通用配件节省成本的原因。

这块 PCB 其实和国内的魔霸新锐是一样的，不过本机设计17寸的，新锐设计15寸的，其实到具体操作上就是把壳延长，散热器也延长了，15寸的取消了小键盘，其他的都没有变化。

另外电源适配器也有差别，3060的版本是 240W，3070Ti 的版本是 280W，3060 的版本是 20V 12A，3070Ti 的版本是 20V 14A。

屏幕采用 BOE NE173QHM-NZ2 240Hz的屏幕，分辨率是2560x1440，外版还有一个版本是360Hz的屏幕，分辨率是1080p。

硬盘的话建议换一个位置，原先的位置网卡叠叠乐，又是美光3400这块硬盘，美国自研主控，性能一般，发热也大，加上一个铜片散热，原先位置最好上无缓存的硬盘，然后在系统里把 ASPM 打开，有效控制硬盘温度。最好的方法是直接卖了，然后上两块三星990系列（推荐EVO或EVO PLUS）的硬盘。

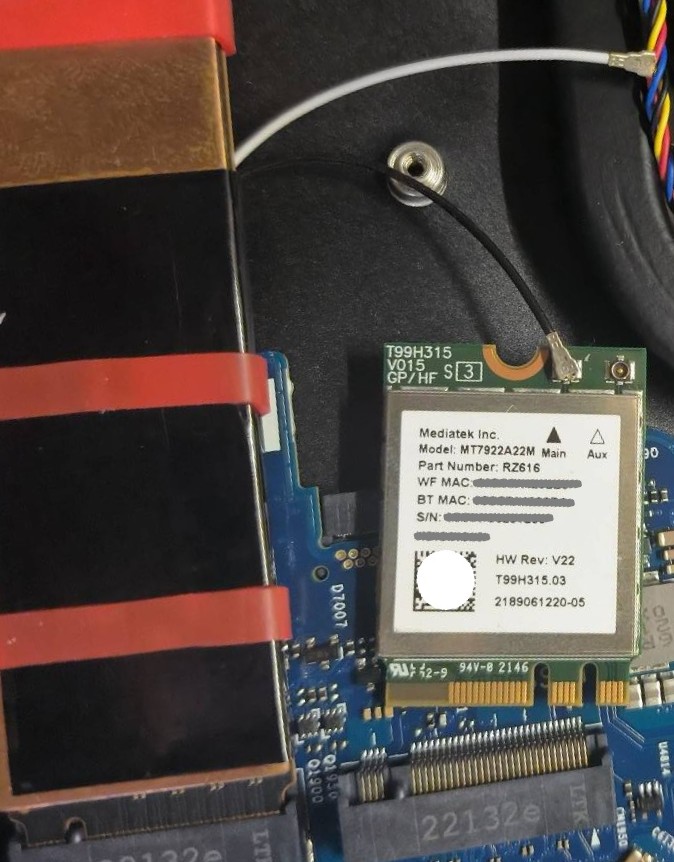

很多人说这个网卡是个垃圾，其实很不错，是因为散热不好，导致性能不稳定，发热过高，实际如果放在台式机上，个人感觉和英特尔的 AX210 差不多，甚至更好一些。以及说硬盘要用扎带绑起来，不能用皮筋什么的，这完全是杞人忧天了，我敢说，这个皮筋的质量能用5年都没问题

关于系统，在国内的版本是 Windows 11 家庭版，国际版是 Windows 11 专业版，硬盘里有一个隐藏分区，里面是系统的恢复分区，存在一个swm的恢复文件，这个备份起来（以及自带的EFI分区 ），其他的都可以删掉（直接删除所有分区），官方自带的系统魔改过，不可靠，建议直接安装23H2以上的系统（微软官网下载即可），等待系统更新自动安装好相关驱动，如果奥创的驱动安装不上，使用 DISM++ 提取原版系统的驱动，安装 Ghelper 进行设备管理。注意，使用 GHelper 后，无法使用 IntelliGo 音频降噪。

关于屏幕校色，在原版系统中，存在一个 G713RM_10DE_E5090A69_CMDEF.icm 以及 PQConfig.dv文件，这个是屏幕的校色文件，重新安装系统后，这些是没有的，注意备份后重新导入，不然杜比视界以及相关校色将失效。直接备份整个文件夹就可以了 C:\Windows\System32\spool\drivers\color。

玩家国度-魔霸6p-超频探索

之前就使用将内存简单调到了5000MT/s，但是并没有进行进一步的调整

这次遇到奇怪的问题，重置了BIOS之后，所以重新进行一次配置

  • 工具 UniversalAMDFormBrowser

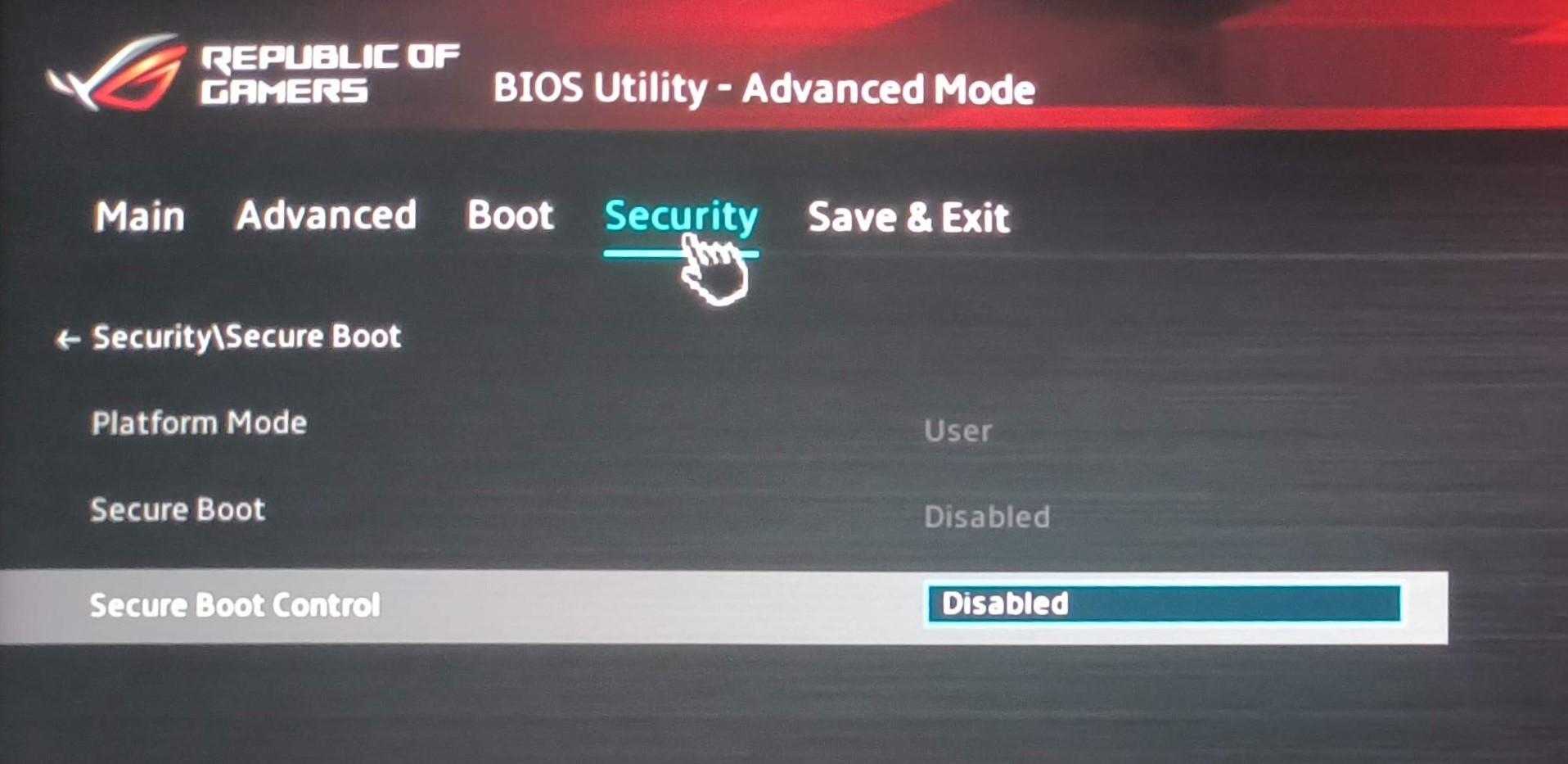

  • 前置准备-关闭安全启动

Github上有个Ventoy版本的UMAF，无需关闭安全启动，直接使用即可

  • 不开机了怎么办

正确解决方法应该是长按电源间关机，然后长按Ctrl+home+电源键，一直按不松手，直到所有指示灯全灭，然后松开所有按键，之后键盘灯会亮，然后键盘灯连闪三次就会开机了。

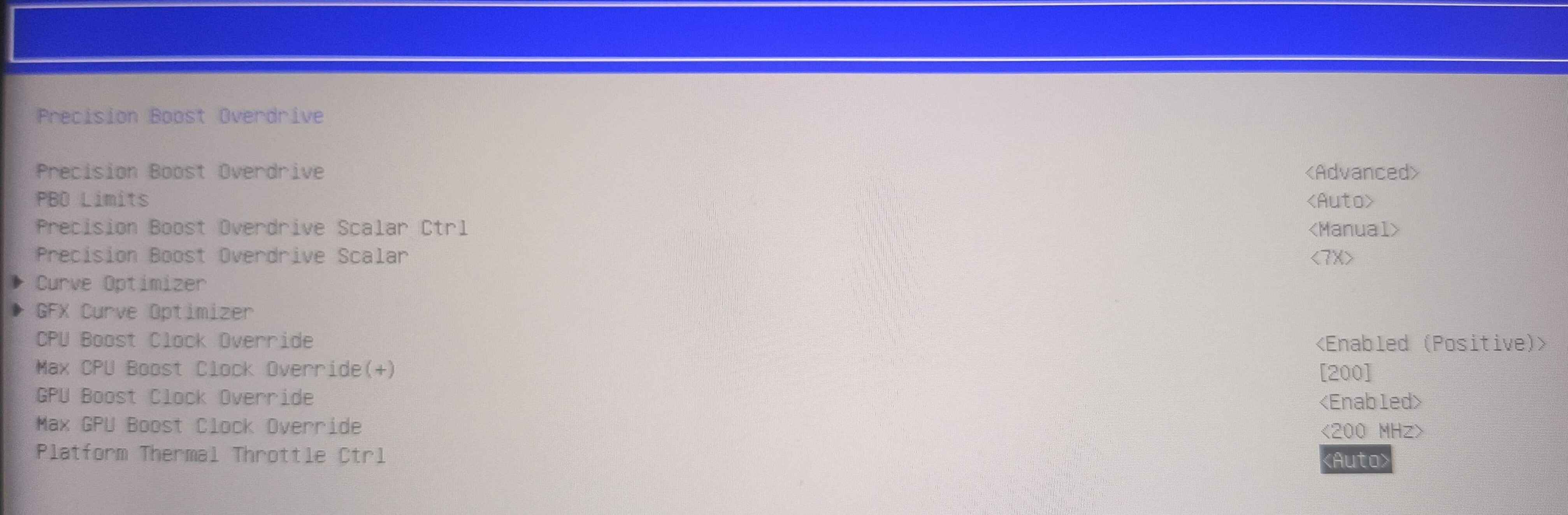

PBO

这个页面下有 Curve Optimizer，可以调整核心的电压，我调整到了 -10，其实可以更低，但是我没有测试

另外降压可以通过软件进行，比如 Ghelper，这样更安全

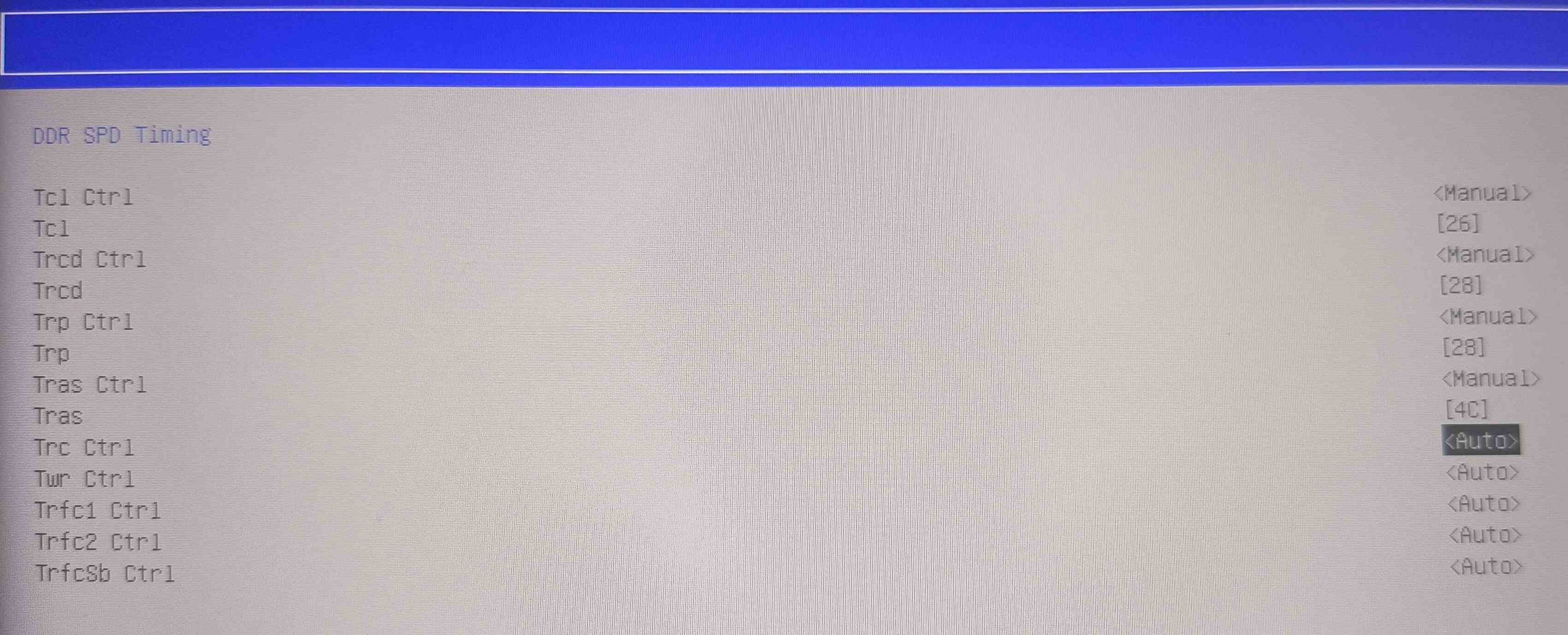

DDR Timing

这个是适合双内存 5000MT/s 的设置

注意这使用的是 16进制，所以 38(10)=26(16)以此类推

此外，在另一个页面(infinity fabric frequency and dividers)，还有一个设置

用于调试 infinity fabric 频率，这个频率是与 FCLK 一致的

原本的 auto 默认是 1800 MHz，但是我调整到了 2000 MHz，这个是可以通过 tm5 进行测试的（绝大多数应该都能达到该频率）

有关内存，还可以关闭 power down mode，这个是在另一个页面(AMD CBS)的，可以减少延迟

但是因为我有时需要使用电池，所以并没有关闭

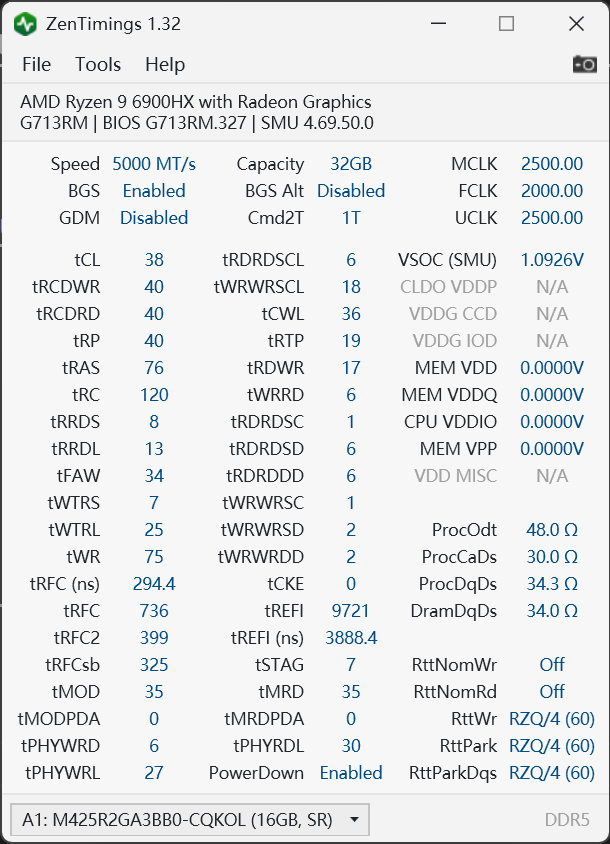

今天又重新压了一下参数 5000MT/s@c38-38-38-82，FCLK 2000MHz，UCLK=MCLK 此时延迟 77.8 ns。

对于这处理器，延迟主要看 FCLK 频率，内存条的参数更为次要，毕竟不能加电压，1.1v 的电压下均衡频率与延迟是很困难的。

电压

电压只有少数几个可以调整的选项

主要是 VDD_MEM VDD_IO VDD_DIMM

这几个有关内存的电压，我没有调整，因为我是三星的内存(4800MT/s@c40)，并没有超频潜力，我尝试过了，三星的极限是 5400MT/s，此时延迟颇高，且不可过 tm5（或许要更高的时序，但是我不想试了），效能不如 5000MT/s@c38(此时仍然是1.1v电压)

对了，这个三星内存的编号还有说法

DDR5 后缀2位：0L和0D 是代表PMIC（电源管理IC）不同，0L是三星自己S2FPC01，0D是IDT（瑞萨收购）P8911， 三星PMIC相对稳定，P8911超频性能会好，国际大厂都有在用，hynix ddr5 也用这颗P8911

如果是海力士 a/m die，可以尝试调整电压，据说可以达到 6000MT/s@c30

iGPU

这个在 PBO 里面，可以调整 iGPU 的频率，最高可以 boost 200MHz，另外在 AMD CBS -> NBIO -> GFX 里面，还有一个选项可以调整 iGPU 的显存，最高可以调整到 16GB

一些网友反应，很多 AMD 笔记本使用 EDGE 看视频会卡顿，这个是因为 iGPU 的显存不足（很多厂商设定是 AUTO，或者是512MB），可以尝试调整到 2GB 以上，或者在 AMD Radeon Software 里面调整 性能 -> 调整 -> 系统 -> 内存优化器 -> 游戏，但是很多机器并不会生效，所以还是在 BIOS 里面调整比较好

当然，也可能是超频把驱动超坏了，可以尝试重装驱动。

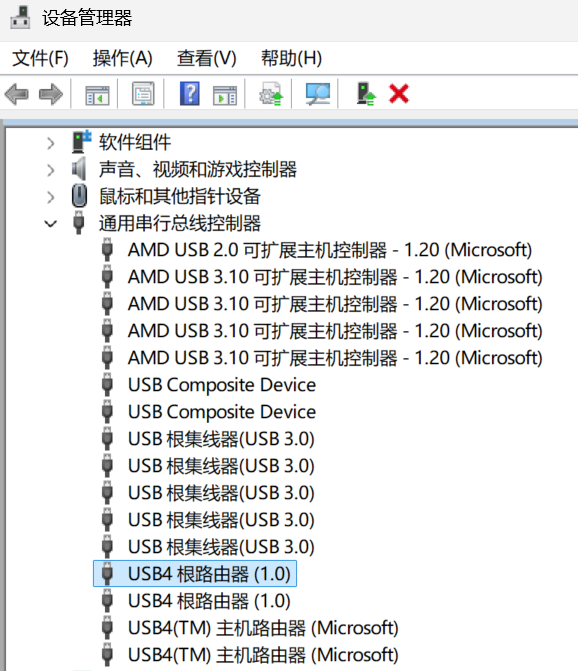

USB4

6800H 以上的处理器，都支持 USB4，但是很多厂商并没有开启，先安装芯片组驱动中的 USB4 CM 驱动，然后可以在 BIOS 里面开启，这个是在 AMD CBS -> FCH -> USB4

下面的选项全部改成 auto，然后保存重启，就可以使用 USB4 了。

AMD PBS 里面的 USB4 选项，其中有个 USB4 ACPI _EDP SUPPORT，这个选项描述应该在系统安装前或是 AMD USB4 CM 驱动，安装前保持关闭，安装后将会自动开启，但是似乎不起作用，无论是 Disable 还是 Enable，都没什么变化。

据说是有 bug，部分设备导致卡死死机，但是仍然有厂商开启了（并且没有出现 BUG），比如联想和戴尔，华硕对22款设备只有少数几款推出了测试版固件，然而时至今日，仍然没有正式版固件，这个是很遗憾的，也反映了华硕对于用户的态度。

参考

  • 三星ddr5内存后缀参数的真正区别？

  • 天选三超频实战

  • AMD 移动平台修改 BIOS 隐藏选项实现内存超频等

  • TOOL UniversalAMDFormBrowser

  • 系列：龙之怒

  • Ghelper

踩坑

一些奇怪的问题可以看看 How-to-fix-my-laptop

莫名重置bios后，想要再次调整内存频率，发现无法调整，直接黑屏，无法开机，这个时候可以尝试长按电源键，然后长按Ctrl+home+电源键，一直按不松手，直到所有指示灯全灭，然后松开所有按键，之后键盘灯会亮，然后键盘灯连闪三次就会开机了。

但是想要恢复原先的设置，却无论如何都无法调整，直接不启动，可以发现，尽管你已经调整了设置，但并不生效

我推测应该是第一次设置时会写入完整的配置，但是之后的调整只会写入调整的部分，但 bios 逻辑中并没有对缺失的部分进行处理，导致无法启动

这个时候，该怎么办呢？

  1. 关闭 BitLocker，这个是导致无法调整的原因之一（因为安全原因，我一般都会开启 BitLocker，但是多次测试，发现 bitlocker 会影响 bios，可能是它会对boot进行校验的原因）

  2. 清除你在 bios 里面设置的密码，以及留下的资产信息和联系方式，经过测试，这个是导致无法调整的原因之一（推测是因为这个信息会被写入bios，因为即便降级再升级 bios 这个信息仍然保留，可能与配置文件的二进制地址相冲突，因为可以发现，它对字数有严格要求，而我超频的方法并非是官方支持的，在我另一台Fujitsu的设备，这些信息是不做限制的）

  3. 重置 ec 以及 bios 信息，即长按电源键，然后长按Ctrl+home+电源键，一直按不松手，直到所有指示灯全灭，然后松开所有按键，之后键盘灯会亮，然后键盘灯连闪三次就会开机了。

  4. 降级 bios，目前该设备由华硕提供的bios有两个版本，一个是 325，一个是 327。先降级到 325，然后再升级到 327

  5. 关闭快速启动，以及安全启动，然后保存重启

  6. 重新进行超频设置

    • 优先进入 AMD Overclocking,设置PBO
    • 一次只调整一个参数，然后保存重启，如果无法启动，就长按电源键，然后长按Ctrl+home+电源键，一直按不松手，直到所有指示灯全灭，然后松开所有按键，之后键盘灯会亮，然后键盘灯连闪三次就会开机了。
    • 再调整内存频率
    • 然后是FCLK频率
    • 之后再调整 MCLK = UCLK
    • 最后才是 iGPU 缓存区大小

  7. 之后依次开启快速启动，安全启动

此番设置，我成功将内存频率调整到了 5000MT/s@c40，上文提到超到c38，这次又不稳定了，三星内存太拉跨了，所以只能调整到c40，延迟也是很高的，但是效能还是比 4800MT/s@c40 要高，因为 infinity fabric 频率提高了，所以效能也提高了

对了，这电脑在暑期的时候，关机的时候换位置断开了 AC 电源，然后开机的时候，电源指示灯无论如何只能亮红灯了（即使充满了电），直到今日也是没有什么头绪。

对这个问题做过的尝试：

  • 重置 CMOS

  • 降级 bios

  • 升级 bios

  • 卸载 Asus System Control Interface V3 以及 Armoury Crate

  • 重装奥创以及 MyAsus

对于重装系统，我并没有尝试，因为对于核心驱动我都删除干净再重装，在 Bios 里也无法改变，所以我认为这个问题或许是硬件问题，或许涉及更底层的东西

以及另一个事情，就是无法打开系统内有线网卡设备中的电源管理，允许该设备唤醒，我已经在 BIOS 里面打开了 PME 功能，并按照华硕的说明进行设置。

如果有人知道解决方案，请告诉我，邮件联系，谢谢！
