中兴 ZTE E8820S 路由器经验分享

发表于 更新于 分类于 本文字数： 2.7k 阅读时长 ≈ 10 分钟
很惭愧，就做了一点微小的工作...

1. 介绍

  • 外观：白色机身，双天线，三个指示灯位于下方，天线不可拆卸，
  • 接口：全在天线侧，包括电源、WAN、LAN1、LAN2、LAN3、LAN4、RESET、WPS、开关。WAN口和LAN口都是千兆口。
  • 规格：双核CPU，256MB内存，128MB存储，支持2.4G和5G双频，支持IPv6*，支持USB2.0*。
  • 价格：二手网约 40 元左右。（24年3月）

*：官方固件未开启，需要刷机。

*：看着是蓝色的接口，实际是 USB 2.0 的接口。

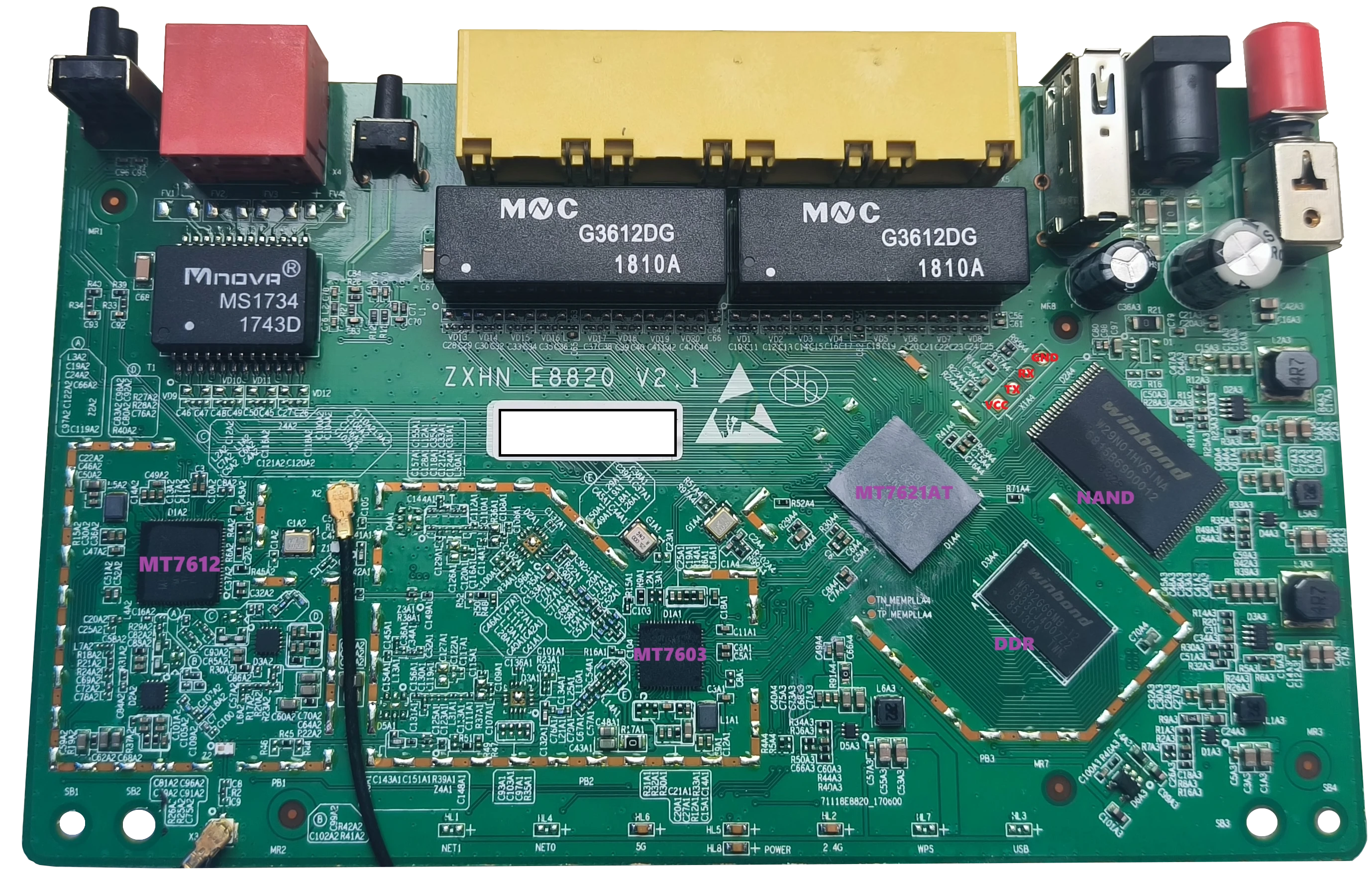

  • 硬件参数：

    • CPU：ramips MT7621@880MHz
    • 2.4G RF：MT7603
    • 5G RF：MT7612
    • NAND：NAND FLASH（128M）
    • DDR: 256M DDR3@1200MHz

NAND 貌似存在多个型号混用，其他频率信息 Flash:125MHZ,BUS:220MHZ,Ref:40MHZ

  • GPIO引脚：

    • POWER_LED: GPIO#16 LOW
    • SYS_LED: GPIO#3 LOW
    • RESET: GPIO#18 HIGH
    • WPS: GPIO#8 LOW
    • WIFI: GPIO#10 LOW

TTL 接法：GND接地，RX接TX，TX接RX，VCC不接

纸面参数看起来不错，但是实际使用中，有一些问题：

且没有屏蔽罩，容易干扰，并且天线阉割，2.4G 信号很差；倒装主板，散热不行，容易发热。

魔改 2.4G 天线

主板上存在天线的线路，但是相关的电容、电阻、IC没装。当然你可以想办法魔改。

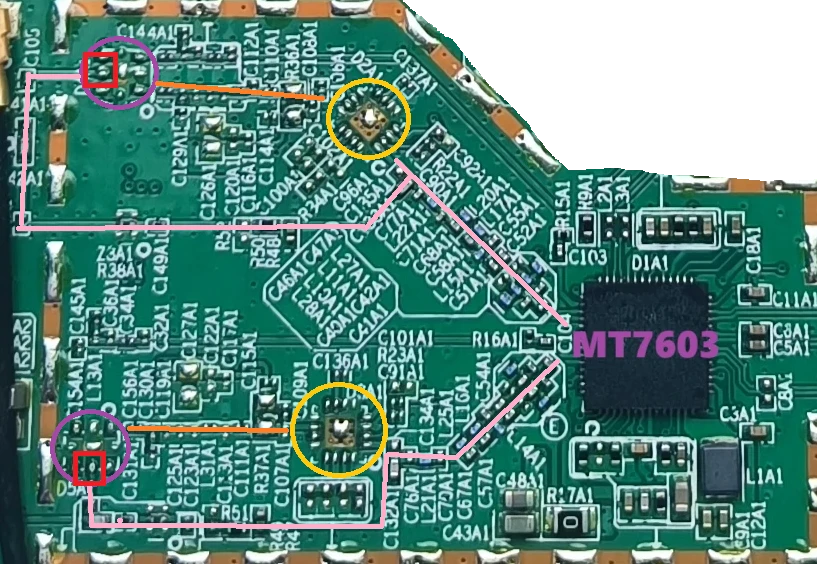

紫色圆圈是天线ipx座的焊盘位置，金色圆圈是功放的焊盘位置，橙色线路是功放到天线底座的线路，需要补全电阻电容，粉色线路是 RF 芯片直出的天线线路，红色方框是焊接天线 RF 的焊盘。

具体的方法可以是补全功放线路和然后安装天线，也可以直接在直出的 RF 上焊接天线（推荐使用 PCB 天线），GND 直接焊接到主板的任意一个 GND 上（我直接焊在了旁边没使用的屏蔽罩焊盘上）。

2. breed 不死 BootLoader 安装

在开始之前，确保你知道自己在做什么，刷机有风险，刷机有风险，刷机有风险。

如果机器背面的信息贴纸是完整的，那么就可以开始了。如果贴纸被撕掉了，那么你先要进入管理界面，保存 MAC 地址以及 SN 码。这台路由器的管理界面进入专家模式就可以看到所有信息，建议截图保存。

这台设备没有自带不死 BootLoader，所以需要先安装一个。

网上流行了一个老版本的 breed，这个版本是移植自极路由4 HC5962/B70的，功能有限，且 部分 GPIO 无法使用，无法备份 EEPROM。

所以使用新版本的 breed，新增 ZTE E8820S 专用版，支持极路由4 HC5962/B70 固件；支持 MTK SDK 分区的固件；支持启动原厂固件以及升级原厂编程器固件。

资源：breed

参考：【2022-07-26】AR/QCA/MTK Breed，功能强大的多线程 Bootloader-OPENWRT专版-恩山无线论坛

通过 ttl 线刷入 breed

没什么好说的，路由器拆开，找到串口，接上 ttl 线，然后通过串口刷入 breed。

参考：最详细的中兴E8820S的TTL刷机教程，附最完美的Padavan固件 - WiFi/路由器 数码之家

免拆路由器刷入 breed

中兴其实留有一个固件升级的接口，可以通过这个接口刷入 breed。

  1. 断开路由器电源，拔掉 Wan 口的网线

  2. 电脑打开控制面板-网络和共享中心-更改适配器设置-找到本地连接-属性-IPv4-设置为

    1. IP 地址：192.168.1.2
    2. 子网掩码：255.255.255.0
    3. 默认网关：192.168.1.254

  3. 打开tftpd64.exe软件，选择设置好的网卡，breed 放在同一目录下，并重命名为ZTE_img.bin

  4. 路由器断电，按住 reset 键，插上电源，等待指示灯闪烁时松开 reset 键（也可以观察tftpd64.exe软件的提示）

  5. 等待路由器重启，还原网卡设置

  6. 打开浏览器，输入192.168.1.1，进入 breed 界面

资源：tftpd64.exe

参考：38.8元的中兴E8820S免拆刷机教程 值得一冲_哔哩哔哩_bilibili

需要注意的是，这个参考中关于 eeprom 的操作是错误的。

3. EEPROM 备份与选择

备份是一个好习惯，我们需要进入 breed 界面，然后备份 EEPROM 以及固件（编程器固件），选择原厂格式。

从原厂备份中提取 EEPROM by cjd6568358

EEPROM 选择

你可以选择备份原厂的 EEPROM，也可以使用别人的 EEPROM。

  • 原厂 EEPROM

  • 8820s_eeprom_b70gs_yh_nomac.bin

  • 8820s_eeprom_yuan-gai.bin

资源

  • 8820s_eeprom_b70gs_yh_nomac.bin

  • 8820s_eeprom_yuan-gai.bin

EEPROM 修改

对于这台路由器，EEPROM 是十分重要的，影响了信号质量以及 5G 信号的稳定性。

下载 WinHex，打开 EEPROM，修改 MAC 地址（包括 2.4G/5G/Lan/Wan 的 MAC 地址）

WinHex 默认是 Insert 模式，所以不用担心覆盖问题。

其中 2.4G 和 Lan 和 Wan 的 MAC 地址也是一样的，5G 的 MAC 地址是 2.4G 的 MAC 地址 + 1（16进制加法）。

偏移量

  • 2.4G MAC 地址：4

  • 5G MAC 地址：8004

  • Lan MAC 地址：E000

  • Wan MAC 地址：E006

参考：

  • 路由器修改mac的方法-新手入门及其它(硬件)-恩山无线论坛

  • 路由器修改mac的方法

从原厂备份 eeprom 中修改：全自动生成 EEPROM

cjd6568358/router/路由器工具

4. 固件

  • 官方固件：不推荐，功能太少。

  • OpenWrt 固件：这个很常见，并且有很多基于此改版的固件。

    • Offical 固件
    • Lean 固件
    • immortalwrt 固件

  • Padavan 固件：中兴路由器上也有

  • Asuswrt 固件：华硕改版的固件

基于 OpenWrt 的固件有很多，但是都是开源驱动居多，无线很差，5G 开源驱动基本只有200M到300M的速度，闭源驱动才有 500M 的速度。而 Padavan 固件是闭源驱动，速度很快，大约有800M的速度，稳定性也很好，但是可玩性不是很强。

当前 MT7621 的性能已经有些跟不上了，如今很多便宜路由器采用 MT7981，MT7986，IPQ系列的芯片，性能更强，价格也能捡到便宜的。

汇总

  • 中兴E8820S OpenWrt-v21.02.3 可随便装插件-OPENWRT专版-恩山无线论坛 - 手机版 - Powered by Discuz!

  • 中兴 ZTE E8820S 折腾记录，附编译好的 OpenWrt 固件，也包含新3-OPENWRT专版-恩山无线论坛 - 手机版 - Powered by Discuz!

  • 中兴E8820S OpenWrt-v21.02.3 带USB驱动 可插随身wifi、手机通过USB共享网络-OPENWRT专版-恩山无线论坛

  • 中兴E8820S-R23.6.6-OPENWRT 闭源驱动-OPENWRT专版-恩山无线论坛

  • 21.2.20更新，重新配置中兴E8820S编译LEDE固件，汉化闭源驱动无线设置-OPENWRT专版-恩山无线论坛

  • 中兴E8820S路由器拆机及OpenWrt固件(含源代码)-OPENWRT专版-恩山无线论坛 - 手机版 - Powered by Discuz!

  • 【固件】ZTE-8820S老毛子纯净固件，基于hanwckf大源码更新部分软件包

  • e8820s-4.4-padavan

  • e8820s-4.4-padavan-1

  • 【含软件中心】中兴E8820S华硕改版固件

  • asuswrt-mt7621at

  • asuswrt-modx

  • Openwrt firmware for mediatek mt7621

  • OpenWrt Downloads

  • padavan

以上顺序不分先后，可以根据自己的需求选择。

如何适配 OpenWrt

参考该 Commit

Commit 876aa44

关于 LEDE 的适配

LEDE 支持该机型，但是截至 25 年 7 月，存在一些问题。

如果直接使用默认的代码与配置，编译出来的固件将没有 wifi。

需要修改以下代码：

lede/target/linux/ramips/dts/mt7621_zte_e8820s.dts

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
&pcie0 {
 mt76@0,0 {
  reg = <0x0000 0 0 0 0>;
  mediatek,mtd-eeprom = <&factory 0x0000>;
  ieee80211-freq-limit = <2400000 2500000>;

  led {
   led-active-low;
  };
 };
};

&pcie1 {
 mt76@0,0 {
  reg = <0x0000 0 0 0 0>;
  mediatek,mtd-eeprom = <&factory 0x8000>;
  ieee80211-freq-limit = <5000000 6000000>;

  led {
   led-sources = <2>;
   led-active-low;
  };
 };
};

lede/target/linux/ramips/image/mt7621.mk

找到该机型，然后修改：

1
2
 DEVICE_PACKAGES := kmod-mt7603 kmod-mt76x2 kmod-usb3 \
kmod-usb-ledtrig-usbport

之后编译即可。

在线固件编译

  • fw.wrt.moe

这个也是一个定制固件的网站，选择 8820s，可以定制固件。

  • https://firmware-selector.immortalwrt.org/

immortalwrt，没什么好说的，直接选择 8820s，编译好的固件。

刷入固件

在刷入固件前，需要先刷入修改好的 EEPROM。并确定 MAC 地址已经修改。

然后通过 breed 界面刷入固件。

恢复原厂固件

折腾这么久，总觉得不称心如意？累了？还是回归原厂吧。

以下操作建议认真阅读参考后再进行。

  1. 断电，拔掉 Wan 口的网线，按住 reset 键，插上电源，等待指示灯闪烁时松开 reset 键

  2. 电脑打开 192.168.1.1

  3. telnet 登录 telnet 192.168.1.1

  4. HFS 文件服务器上传原厂固件

  5. wget http://192.168.1.2/full.bin 这个地址和文件是根据你自己的情况来的记录下 Saving to address 后面的内存地址和 Length: 后面 0x 开头的数据大小读入备份文件的内存起始地址是 0x80001000，数据大小是 0x7f80000

  6. 擦除 Flash：flash是breed的内部命令，用于NAND的读取写入擦除等操作执行命令
    flash erase 0x0 0x7f80000
    清除flash 从地址0x0 长度0x7f80000 127M，对应上面一步读入的备份文件长度这时候NAND flash 已经全部清空，千万别重启别断电！！！

  7. 写入数据：执行命令
    flash write 0x0 0x80001000 0x7f80000
    把内存起始地址0x80001000 长度为0x7f80000的数据从0x0开始写入闪存，

显示 Succeeded 原厂编程器固件写入完成，重启就行了

以上操作是breed从内存中进行的，如果失败，路由器必砖，所以一定要小心，别出差错，真变砖了，相对简单的方法只有换spi闪存了

最后，在 breed 界面恢复原厂的 BootLoader。

参考：

  • E8820s无线路由器轻松刷回原厂固件

  • 中兴E8820S刷回原厂固件经验分享

UBOOT

  • 一种在线定制 MT7621 u-boot 的方法

  • uboot-mt7621

OpenWrt 使用经验

OpenWrt 使用 IPv6 进行远程访问 LAN 下设备

由于我有远程桌面的需求，然，受困于没有 IPv4 公网 IP，所以只能使用 IPv6 进行远程访问。

防火墙设置 区域

lan > wan 入站接受，出站接受，转发拒绝
wan > reject 入站接受，出站接受，转发拒绝

通信规则添加一条

名称随意协议：TCP/UDP
源区域：任意区域（转发）目标区域 LAN
源端口：3389

其余默认即可

OpenWrt 访问光猫

接口新建 modem

协议：静态设备：wan
开机启动：勾选
ipv4地址：192.168.1.254（你光猫的网段，地址随意，只要没有设备链接即可）
prefix：24

强制链路：勾选

使用网关跃点：100

委托IPv6前缀：勾选

防火墙放在和 wan 一样的区域

其余默认即可

其他建议

建议使用 4.4 内核或 3.4 内核的固件，开源驱动性能较差，如果要使用开源固件，内核最好不要超过 5.4。

另外有一些固件没有 MediaTek HWNat，注意分辨。
